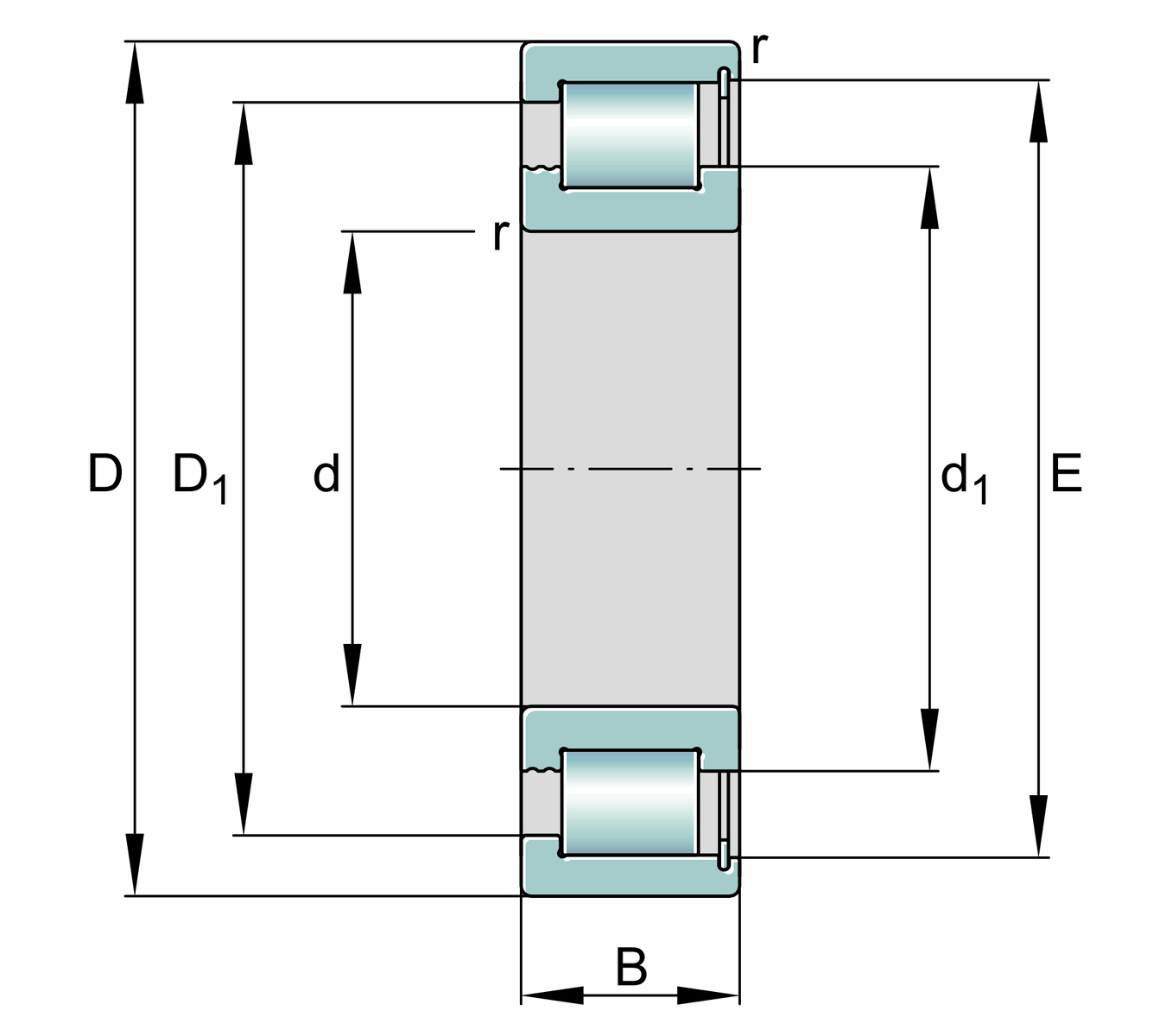

主なサイズとパフォーマンスデータ
d |
1000 mm |
D |
1220 mm |
B |
100 mm |
Cr |
2900000 N |
Cor |
7100000 N |
Cur |
530000 N |
基準速度 |
140 rpm |
げんかいそくど |
265 rpm |

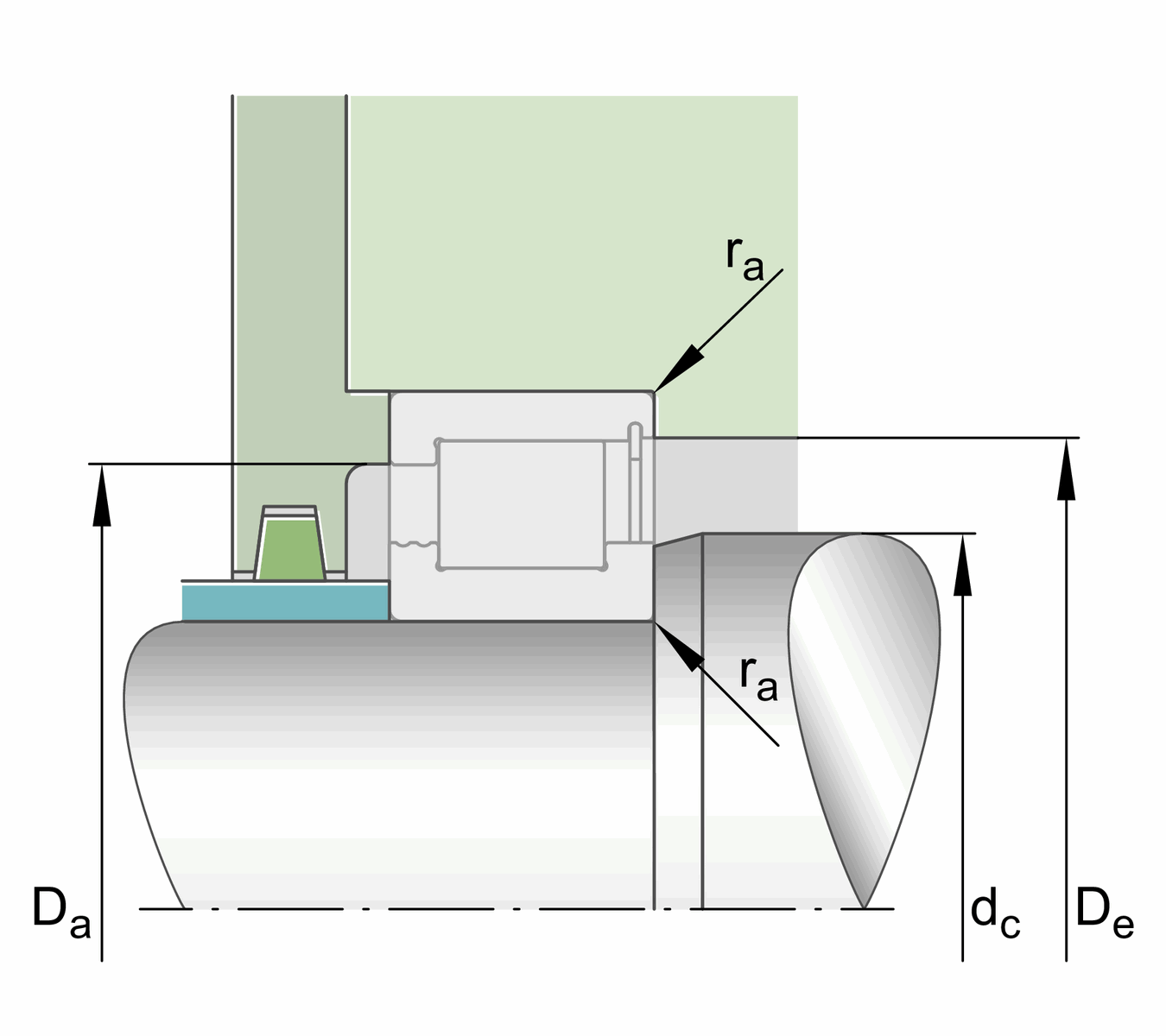

取り付け寸法
damin |
1,069.5 | シャフトショルダーの最小直径 |
rmin |
6 | 最小面取り寸法 |
s |
12.5 | 轴向位移 |
dcmin |
1,069.5 | 最小 挡肩 |
Damax |
1,134 | 軸受座肩部の最大直径 |
d1 |
1,069.5 | 最大リム ちょつけい インナリング |
Demin |
1,155.5 | 最小 ちょつけい of beaリング本ベース 肩 |
ramax |
6 | 最大キャビティ半径 |
D1min |
1,134.3 | 最小 肩 ちょつけい of そとがわ |
E |
1,155.9 | 外 ちょつけい |
寸法すんぽう
damin |
1,069.5 | シャフトショルダーの最小直径 |
rmin |
6 | 最小面取り寸法 |
s |
12.5 | じくほうこうへんい |
dcmin |
1,069.5 | 最小 挡肩 |
Damax |
1,134 | 軸受座肩部の最大直径 |
d1 |
1,069.5 | 最大リム ちょつけい of 内輪 |
Demin |
1,155.5 | 最小 ちょつけい じくうけベース 肩 |
ramax |
6 | 最大キャビティ半径 |
D1min |
1,134.3 | 最小 肩 ちょつけい アウタリング |
E |
1,155.9 | 外座圈 ちょつけい |
おんどはんい
Tmin |
-30 °C | 最低動作温度 |
Tmax |
120 °C | 最高動作温度 |
