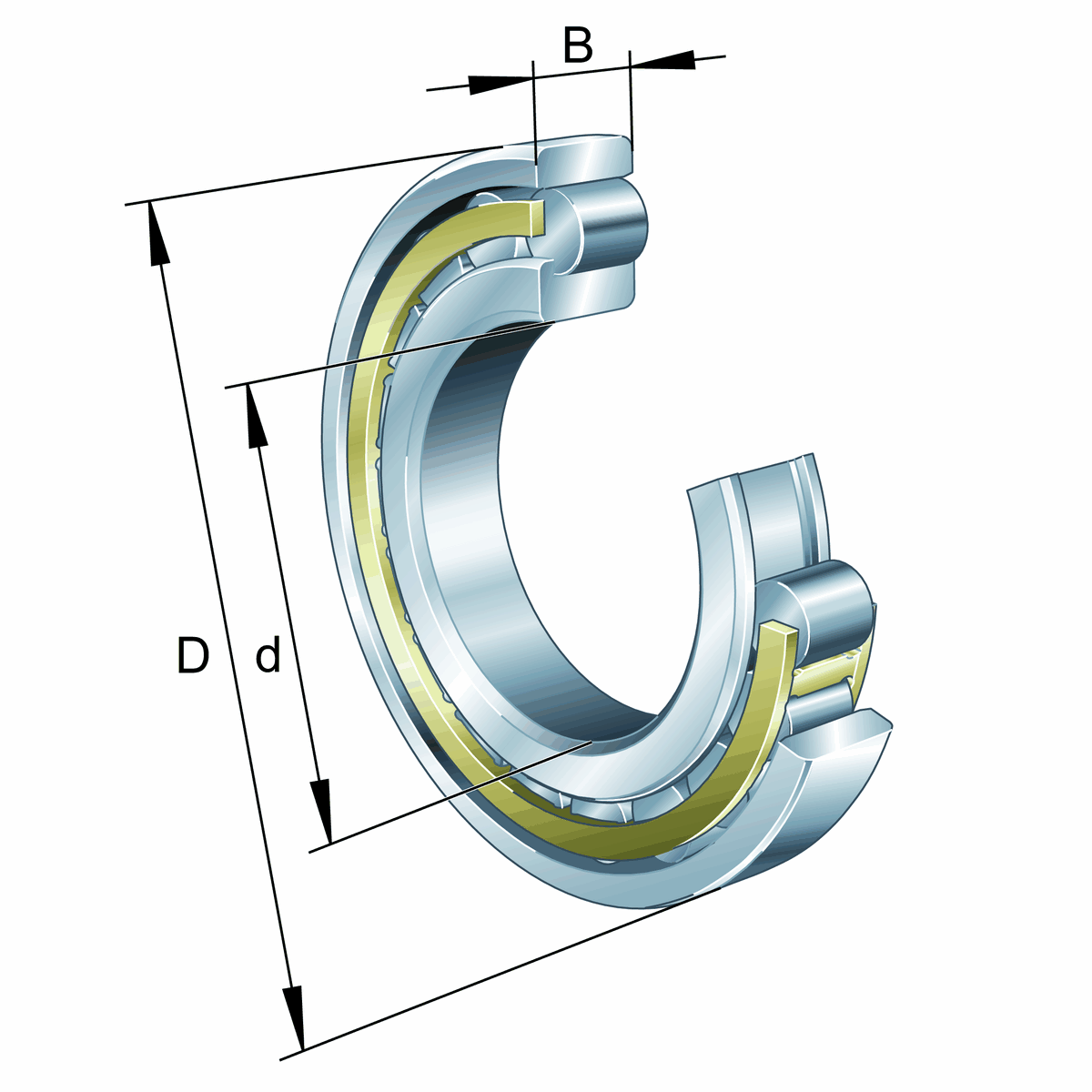

主なサイズとパフォーマンスデータ

d

 110 mm

D

 240 mm

B

 50 mm

Cr

 520000 N

Cor

 510000 N

Cur

 86000 N

グリース潤滑速度

 4250 rpm

オイル潤滑速度

 5000 rpm

取り付け寸法

da

 124 シャフトショルダーの最小直径

r1min

 3 最小 面取り次元＃ジゲン＃

s1

 1.3 轴向位移

Da

 226 軸受座肩部の最大直径

E

 211 外 ちょつけい

ra1max

 2.5 最大キャビティ半径

寸法すんぽう

da

 124 シャフトショルダーの最小直径

r1min

 3 最小 面取り次元＃ジゲン＃

s1

 1.3 じくほうこうへんい

Da

 226 軸受座肩部の最大直径

E

 211 外座圈 ちょつけい

ra1max

 2.5 最大キャビティ半径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 150 °C 最高動作温度
