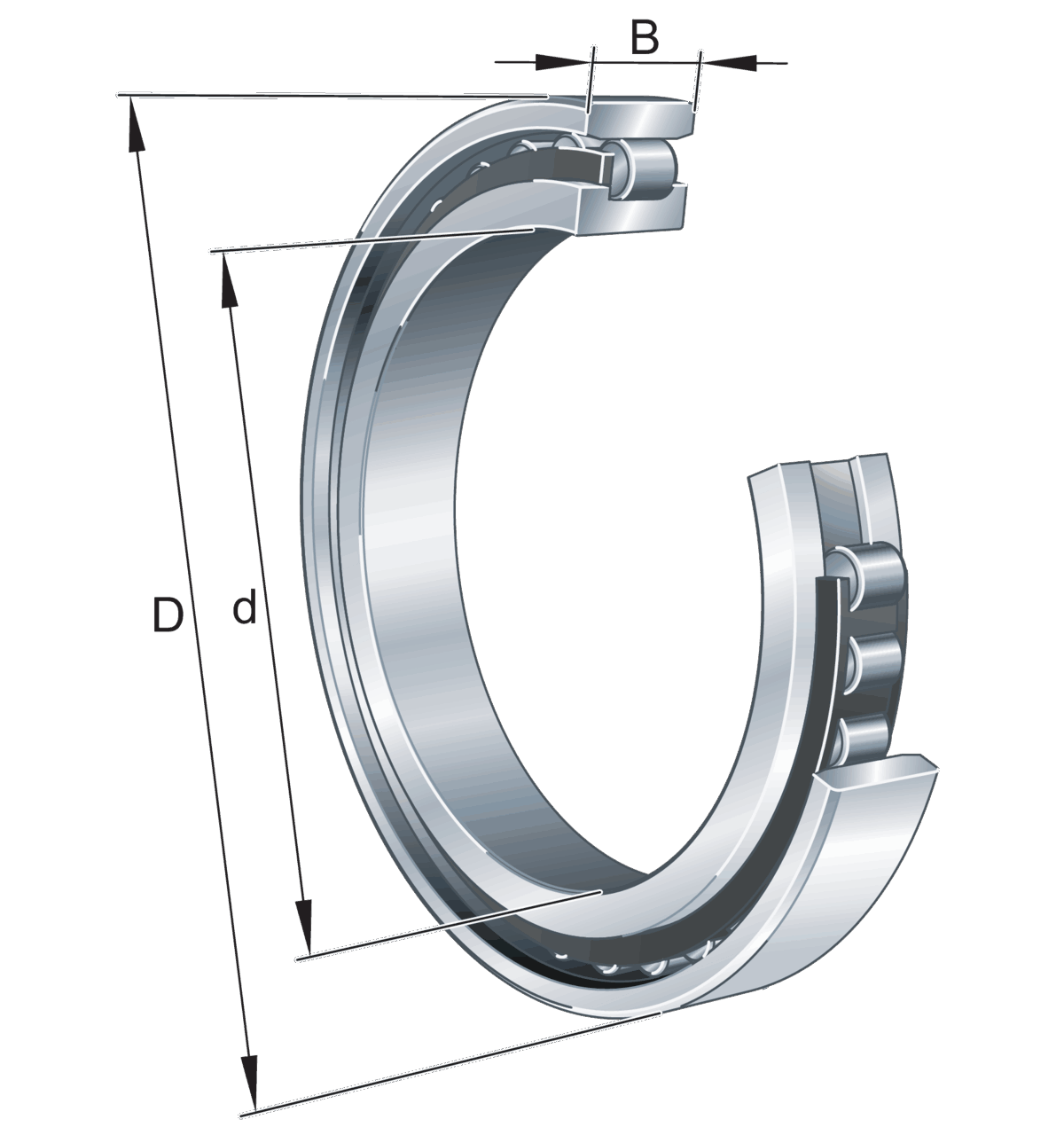

主なサイズとパフォーマンスデータ

d

 15 mm

D

 35 mm

B

 11 mm

Cr

 15100 N

Cor

 10400 N

Cur

 1640 N

グリース潤滑速度

 26500 rpm

オイル潤滑速度

 31000 rpm

取り付け寸法

da

 17.4 シャフトショルダーの最小直径

r1min

 0.3 最小 面取り次元＃ジゲン＃

s1

 0.5 轴向位移

Da

 32.6 軸受座肩部の最大直径

E

 30.3 外 ちょつけい

ra1max

 0.6 最大キャビティ半径

寸法すんぽう

da

 17.4 シャフトショルダーの最小直径

r1min

 0.3 最小 面取り次元＃ジゲン＃

s1

 0.5 じくほうこうへんい

Da

 32.6 軸受座肩部の最大直径

E

 30.3 外座圈 ちょつけい

ra1max

 0.6 最大キャビティ半径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度
