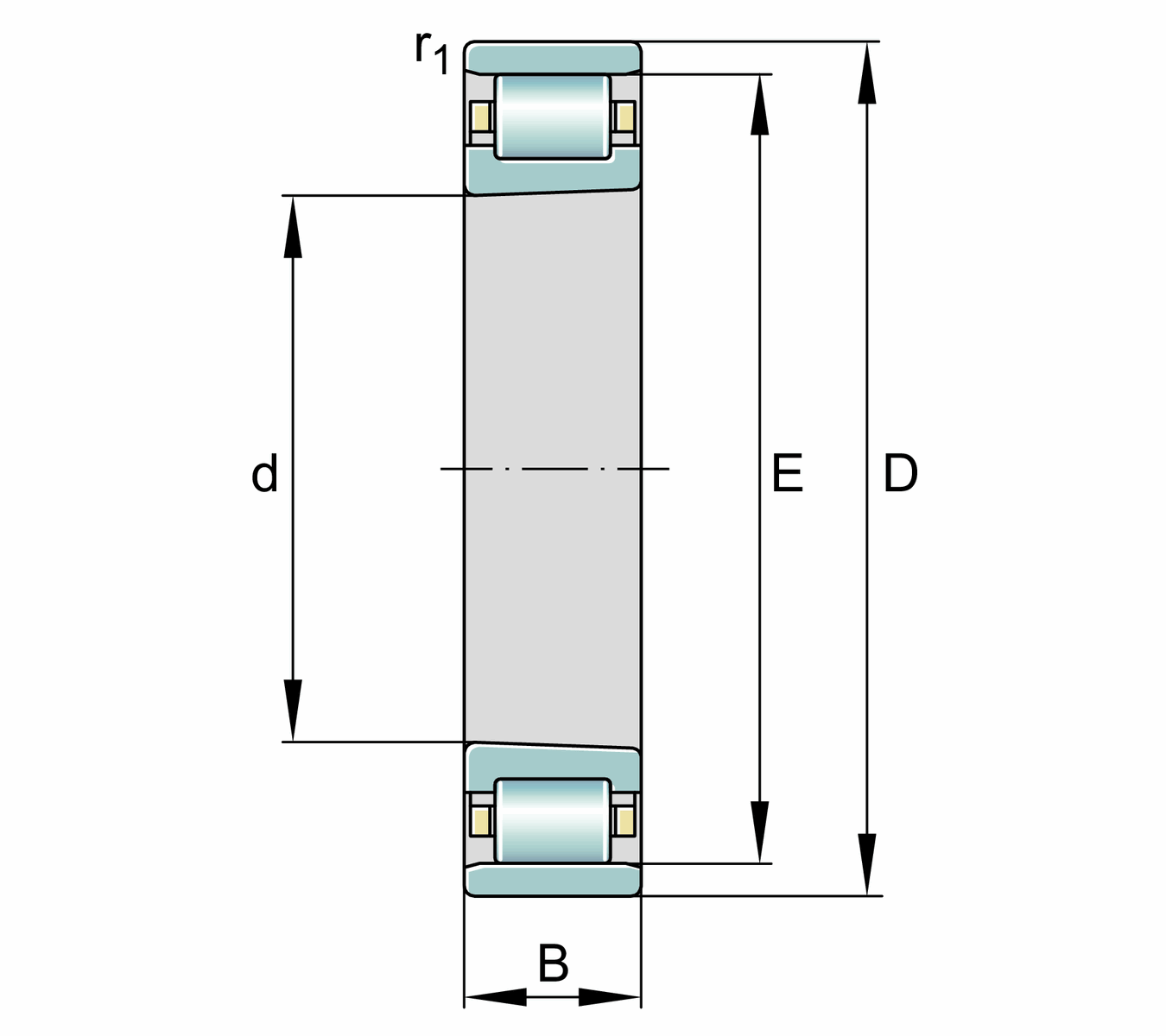

主なサイズとパフォーマンスデータ

d

 55 mm

D

 90 mm

B

 18 mm

Cr

 48000 N

Cor

 48500 N

Cur

 7900 N

グリース潤滑速度

 12600 rpm

オイル潤滑速度

 14800 rpm

取り付け寸法

da

 65 シャフトショルダーの最小直径

r1min

 1 最小 面取り次元＃ジゲン＃

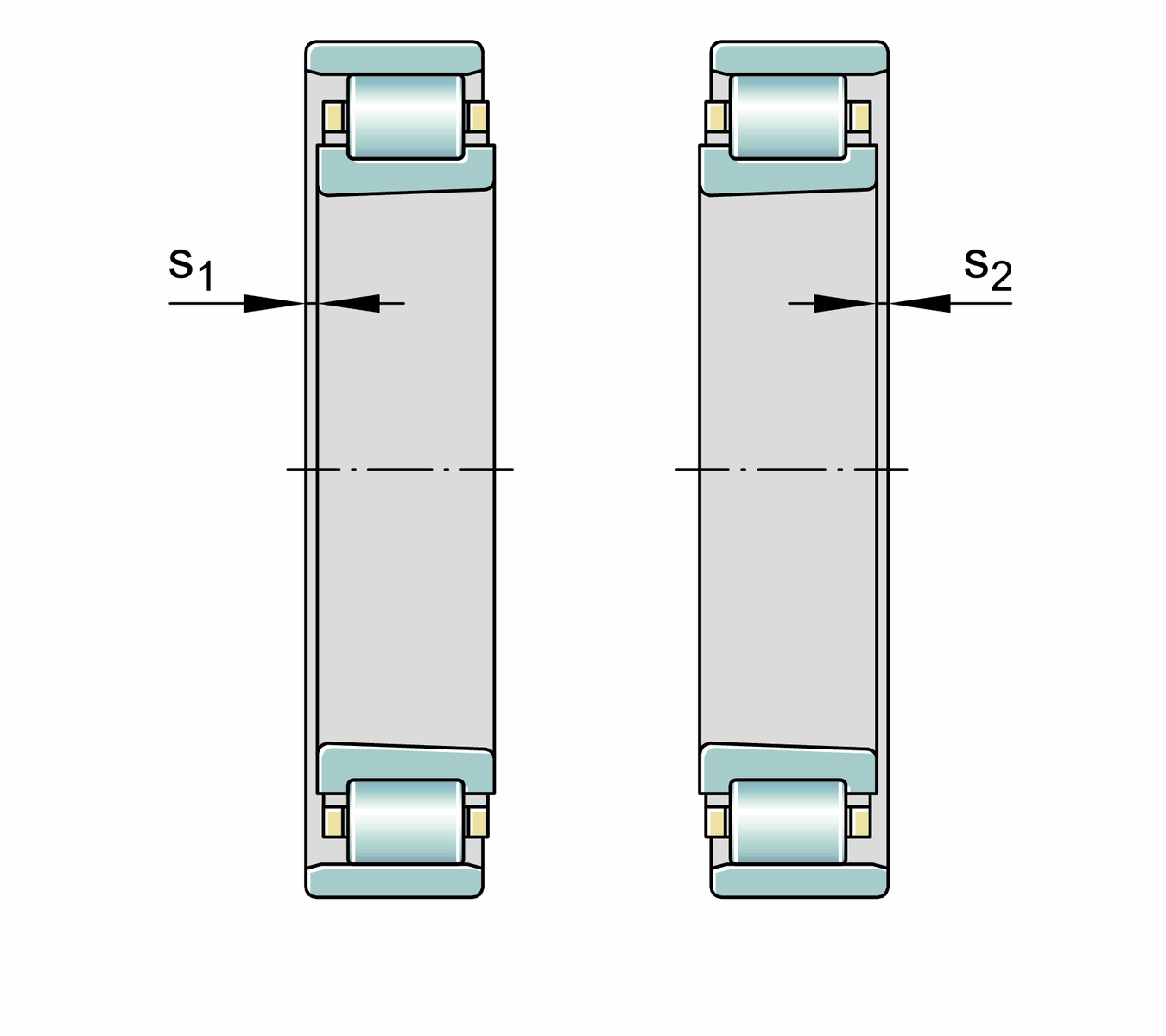

s1

 3.4 轴向位移

H

 12 ちょつけい じゅうたく 肩 に耐える

s2

 3.4 轴向位移

Da

 82.2 軸受座肩部の最大直径

E

 81 外 ちょつけい

H

 12 ちょつけい じゅうたく 肩 に耐える

Etk1nom

 79.3 最小射出量 投げ捨てる ちょつけい

ra1max

 1 最大キャビティ半径

寸法すんぽう

da

 65 シャフトショルダーの最小直径

r1min

 1 最小 面取り次元＃ジゲン＃

s1

 3.4 じくほうこうへんい

H

 12 ちょつけい 住宅は公差

s2

 3.4 じくほうこうへんい

Da

 82.2 軸受座肩部の最大直径

E

 81 外座圈 ちょつけい

H

 12 ちょつけい 住宅は公差

Etk1nom

 79.3 最小射出量 投げ捨てる ちょつけい

ra1max

 1 最大キャビティ半径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度
