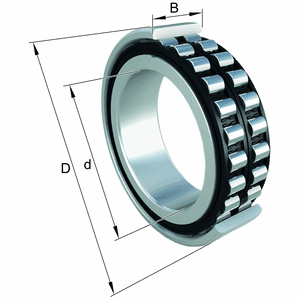

主なサイズとパフォーマンスデータ

d

 50 mm

D

 80 mm

B

 23 mm

Cr

 63000 N

Cor

 73000 N

Cur

 11300 N

グリース潤滑速度

 13500 rpm

オイル潤滑速度

 15900 rpm

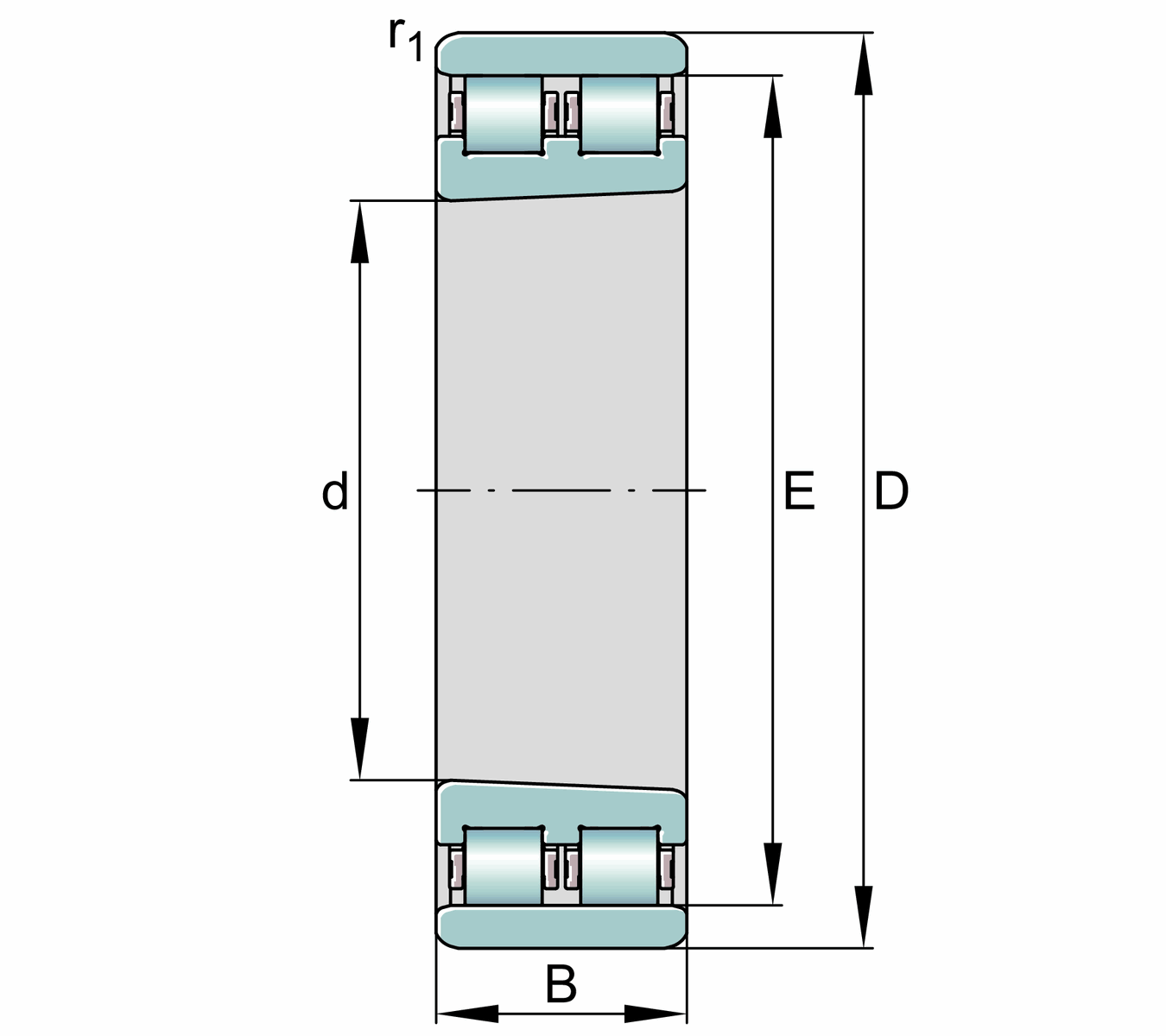

取り付け寸法

da

 58.5 シャフトショルダーの最小直径

r1min

 1 最小 面取り次元＃ジゲン＃

H

 12 ちょつけい じゅうたく 肩 に耐える

E

 72.5 外 ちょつけい

Da

 74.2 軸受座肩部の最大直径

H

 12 ちょつけい じゅうたく 肩 に耐える

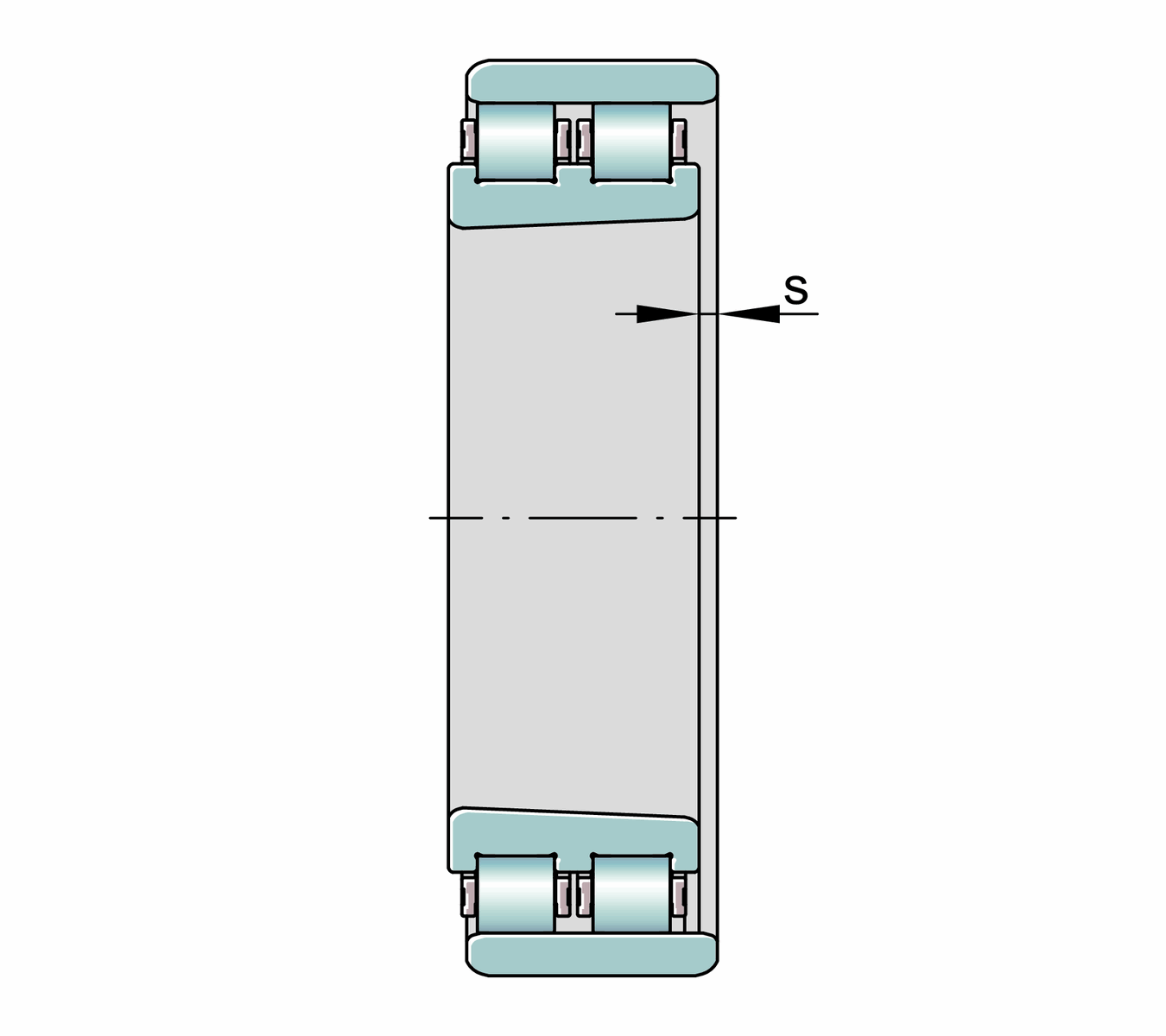

s

 1.7 轴向位移

ra1max

 1 最大キャビティ半径

寸法すんぽう

da

 58.5 シャフトショルダーの最小直径

r1min

 1 最小 面取り次元＃ジゲン＃

H

 12 ちょつけい 住宅は公差

E

 72.5 外座圈 ちょつけい

Da

 74.2 軸受座肩部の最大直径

H

 12 ちょつけい 住宅は公差

s

 1.7 じくほうこうへんい

ra1max

 1 最大キャビティ半径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度
