主なサイズとパフォーマンスデータ

d

 50 mm

D

 110 mm

B

 40 mm

Cr

 232000 N

Cor

 215,000 N N

Cur

 41000 N

基準速度

 2800 rpm

げんかいそくど

 4200 rpm

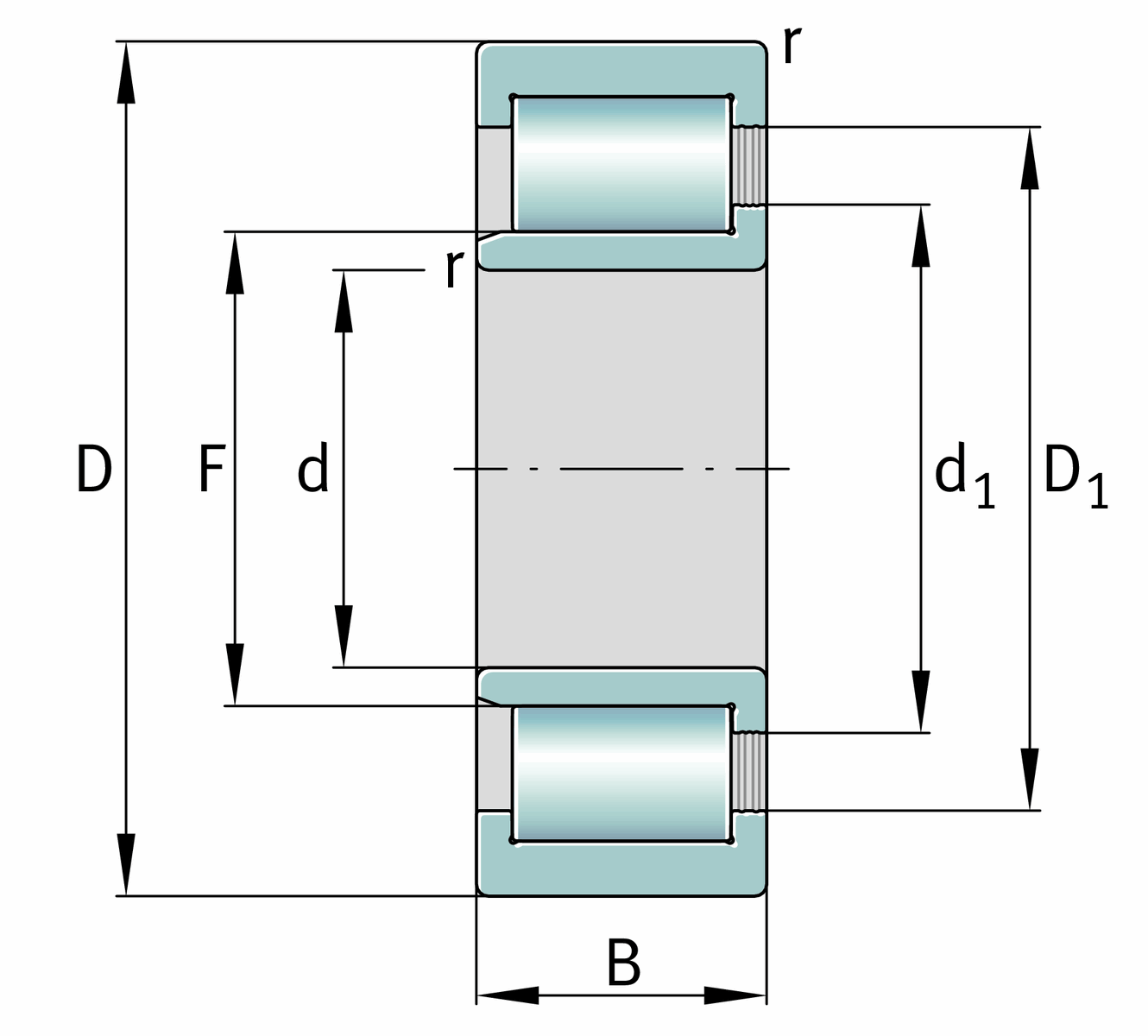

取り付け寸法

D1

 89.7 肩 ちょつけい そとがわ

Damax

 89.5 住宅の最大金額

d1

 68.3 肩 ちょつけい 内 リング本

damin

 60.5 最小 ちょつけい 挡肩

dcmin

 68 最小 挡肩

F

 60.7 かっそうろ ちょつけい 内 リング本

ramax

 2 最大フィレット半径

rmin

 2 最小 面取り次元＃ジゲン＃

s

 3 轴向位移

寸法すんぽう

D1

 89.7 肩ちょつけい そとがわ

Damax

 89.5 住宅路肩の最大幅

d1

 68.3 肩ちょつけい 内輪

damin

 60.5 最小 ちょつけい 挡肩

dcmin

 68 最小 挡肩

F

 60.7 かっそうろ ちょつけい 内輪

ramax

 2 最大 フィレット半径

rmin

 2 最小 面取り次元＃ジゲン＃

s

 3 じくほうこうへんい
