主なサイズとパフォーマンスデータ

d	171 mm
D	318.8 mm
B	40 mm

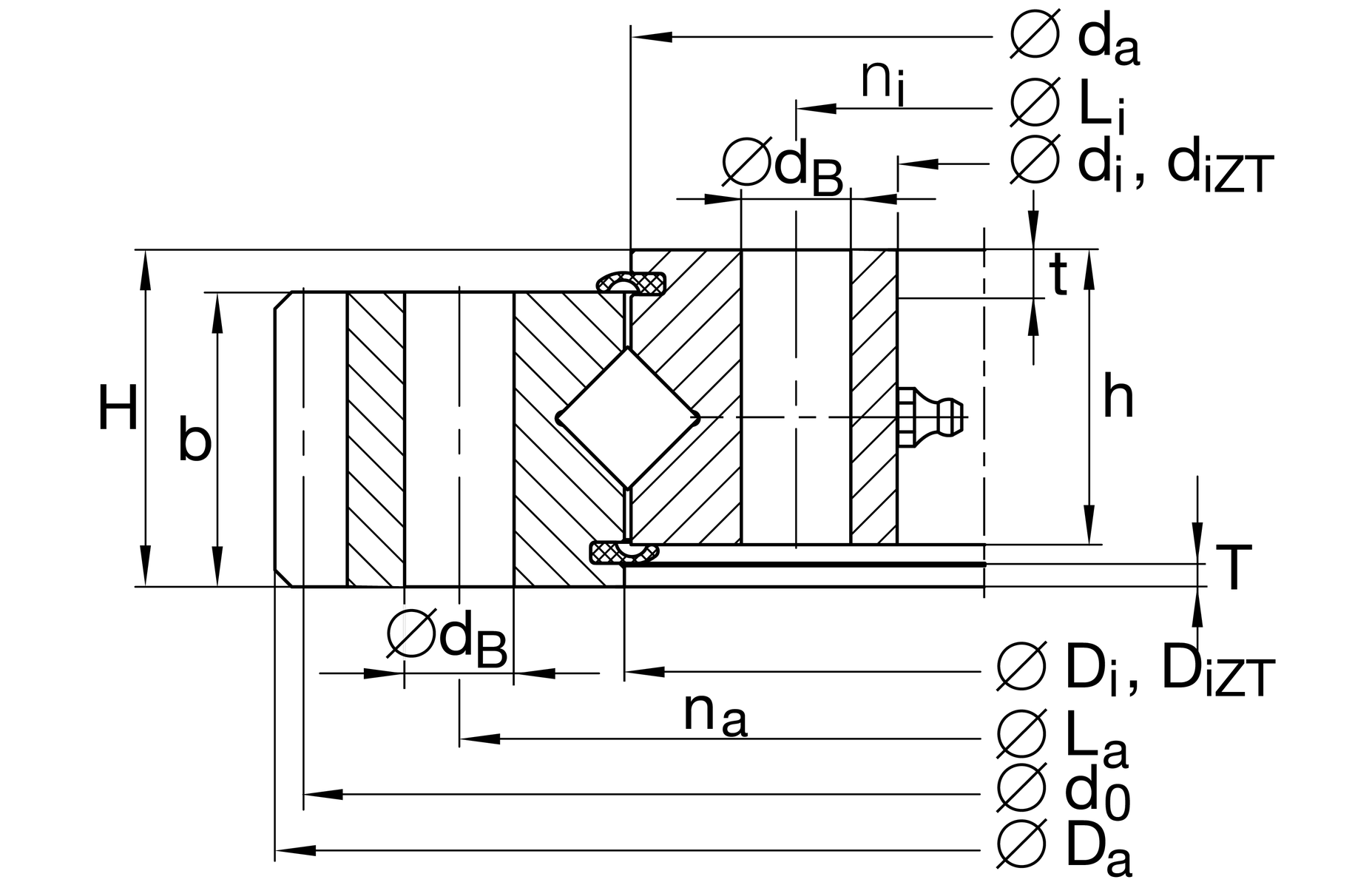

取り付け寸法

Di	236 mm	内径外輪
ha	35 mm	Width そとがわ
La	275 mm	リングギヤ直径
na	12	外輪の「
b	35 mm	Width geaリング本 ,m 4 mm はぐるまくどうモジュール
z	78	はすう
d0	312 mm	ピッチえんけいはぐるま
Fz norm	11,000 N	最大歯根疲労強度（衝撃係数1.2の場合）
Fz max	16,100 N	歯の破断を防止する最大歯力（衝撃係数が1.35の場合）
da	234 mm	外径内側リング
	0.2 mm	外径内側リング上限公差
	-0.2 mm	外径内輪公差が低い
h	35 mm	1つの指輪の高さ
dB	13 mm	こていこう
Li	195 mm	リングギヤ直径
ni	12	内側リングの"

寸法すんぽう

Di	236 mm	内径外輪
ha	35 mm	Width そとがわ
La	275 mm	リングギヤ直径
na	12	外輪の「
b	35 mm	Width くどうそうち ,m 4 mm はぐるまくどうモジュール
z	78	はすう
d0	312 mm	ピッチ円直径くどうそうち
Fz norm	11,000 N	最大歯根疲労強度（衝撃係数1.2の場合）
Fz max	16,100 N	歯の破断を防止する最大歯力（衝撃係数が1.35の場合）
da	234 mm	外径内輪
	0.2 mm	外径内輪上限公差
	-0.2 mm	外径内輪低い公差
h	35 mm	高さシングルリング
dB	13 mm	こていこう
Li	195 mm	ピッチ円直径こていこうs 内輪
ni	12	日本におけるsの数

おんどはんい

T min	-30 °C	最低動作温度
T max	80 °C	最高動作温度

けいさんけいすう

Ca	129,000 N	軸方向基本動荷重定格
C0a	280,000 N	軸方向基本静荷重定格 ,
Cr	92,000 N	ラジアル基本動荷重定格（ラジアル荷重のみ）
C0r	138,000 N	ラジアル基本静荷重定格（ラジアル荷重のみ）
VSP max	0.02 mm	さいだいじくうけよあつりょく
VSP min	0 mm	Min. bearing preload
Fr zul	6,300 N	Max. radial friction locking of the screws
