主なサイズとパフォーマンスデータ

d

 216 mm

D

 340 mm

B

 38 mm

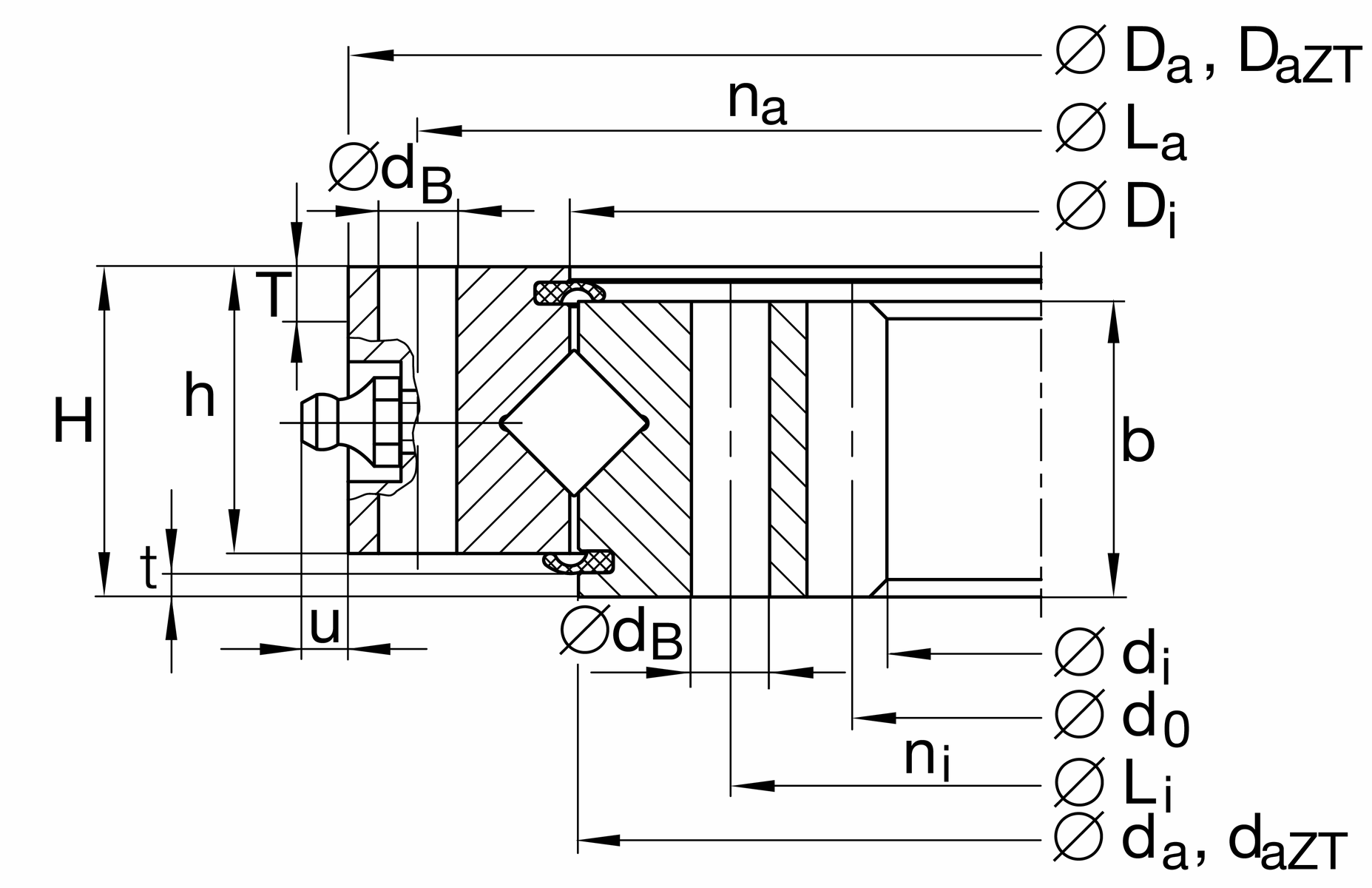

取り付け寸法

Di

 289 mm 内径外輪

ha

 33 mm Width そとがわ

La

 324 mm リングギヤ直径

na

 20 外輪の「

dB

 9 mm こていこう

da

 287 mm 外径内側リング

34 mm Width 内 リング本

Li

 252 mm リングギヤ直径

ni

 20 内側リングの"

b

 34 mm Width geaリング本

m

 4 mm はぐるまくどうモジュール

z

 56 はすう

d0

 224 mm ピッチえんけいはぐるま

u

 6 mm Protrusion じゅんかつ nipple

Fz norm

 12,300 N Max. tooth force root fatigue strenght

Fz max

 17,800 N Max. tooth force against tooth fracture

寸法すんぽう

Di

 289 mm 内径外輪

ha

 33 mm Width そとがわ

La

 324 mm リングギヤ直径

na

 20 外輪の「

dB

 9 mm こていこう

da

 287 mm 外径内輪

34 mm Width 内輪

Li

 252 mm ピッチ円直径 こていこうs 内輪

ni

 20 日本におけるsの数

b

 34 mm Width くどうそうち

m

 4 mm はぐるまくどうモジュール

z

 56 はすう

d0

 224 mm ピッチ円直径 くどうそうち

u

 6 mm Protrusion じゅんかつ nipple

Fz norm

 12,300 N Max. tooth force root fatigue strenght

Fz max

 17,800 N Max. tooth force against tooth fracture

おんどはんい

T min

 -30 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 135,000 N 軸方向基本動荷重定格

C0a

 310,000 N 軸方向基本静荷重定格

Cr

 96,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0r

 153,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）

VSP max

 0.02 mm さいだいじくうけよあつりょく

Fr zul

 45,500 N さいだいラジアルかじゅうねじ
