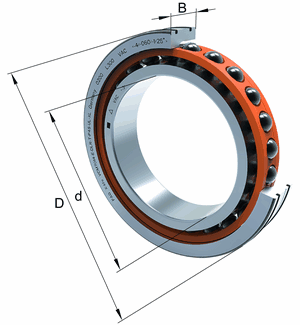

主なサイズとパフォーマンスデータ

d

 110 mm

D

 170 mm

B

 28 mm

Cr

 129000 N

Cor

 55000 N

Cur

 2390 N

グリース潤滑速度

 15000 rpm

オイル潤滑速度

 21500 rpm

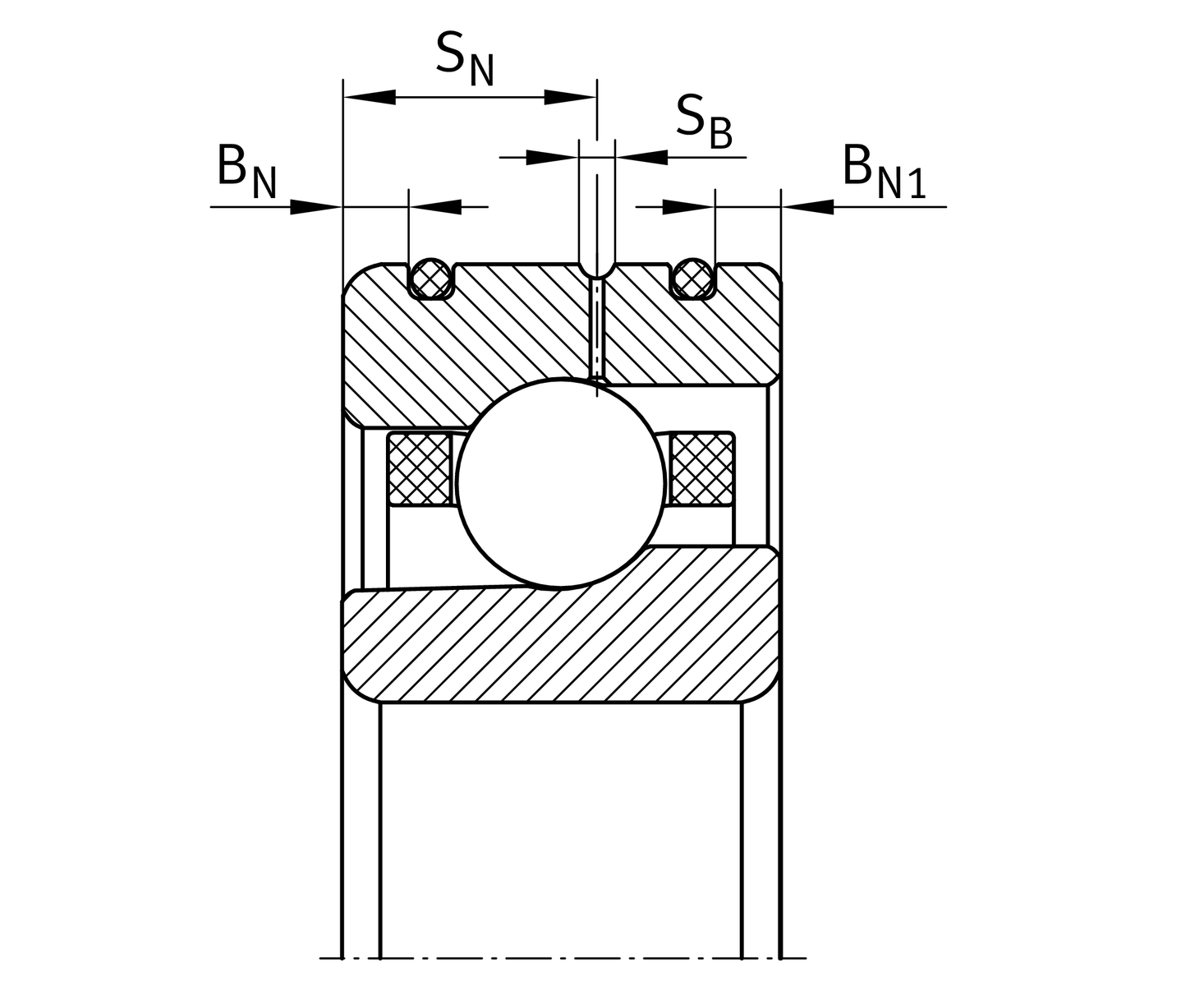

取り付け寸法

da

 121 mm ショルダ直径

rmin

 2 小面取り寸法

dah

 12 シャフトショルダークリアランス直径

r1min

1 小面取り寸法

α

25 ° せっしょくかく

D a

 159 輪肩部直径

DaH

 12 外輪クリアランス肩部直径

ra max

 2 大キャビティ半径

ra1 max

 1 大キャビティ半径

a

 46.6 圧力コーンの上部距離

寸法すんぽう

da

 121 mm ショルダ直径

rmin

 2 小面取り寸法

dah

 12 シャフトショルダークリアランス直径

r1min

1 小面取り寸法

α

25 ° せっしょくかく

D a

 159 外輪肩部直径

DaH

 12 外輪クリアランス肩部直径

ra max

 2 大キャビティ半径

ra1 max

 1 大キャビティ半径

a

 46.6 圧力コーンの上部距離

おんどはんい

T min

 -30 °C 最低動作温度

T max

80 °C 最高動作温度
